GICL 基本型（寬型）鼓形齒式聯軸器

點擊數:3903
產品類別: 產品中心齒式聯軸器
產品描述: GICL 基本型（寬型）鼓形齒式聯軸器 GICL型鼓形齒式聯軸器基本參數和主要尺寸 mm 型號

案例詳情

GICL 基本型（寬型）鼓形齒式聯軸器

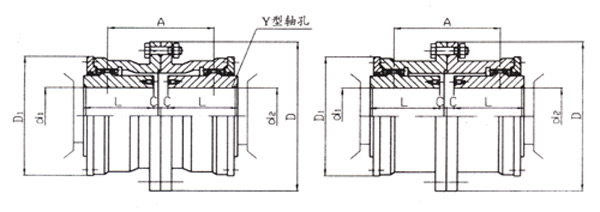

GICL型鼓形齒式聯軸器基本參數和主要尺寸 mm

型號	公稱扭矩Tn(N.m)	軸孔直徑	軸孔長度		D	D1	A	C	C1	C2	重量Kg
			Y	Z1,J1
		d1,d2,dz	L
GICL1	630	16 18 19	42	-	125	95	75	20	-	-	5.9
		20 22 24	52	38					-	24
		25 28	62	44				10	-	19
		30 32 35 38	82	60				2.5	15	22
GICL2	1120	25 28	62	44	144	120	88	10.5	-	29	9.7
		30 32 35 38	82	60					12.5	30
		40 42 45 48	112	84				2.5	13.5	28
GICL3	2240	30 32 35 38	82	60	174	140	106	3	24.5	25	17.2
		40 42 45 48 50 55 56	112	84					17	28
		60	142	107						35
GICL4	3600	32 35 38	82	60	196	165	125.5	14	37	32	24.9
		40 42 45 48 50 55 56	112	84						28
		60 63 65 70	142	107				3	17	35
GICL5	5000	40 42 45 48 50 55 56	112	84	224	183	142	3	25	28	38
		60 63 65 70 71 75	142	107					20	35
		80	172	132					22	43
GICL6	7100	48 50 55 56	112	84	241	200	160	6	35	35	48.2
		60 63 65 70 71 75	142	107					20	35
		80 85 90	172	132				4	22	43
GICL7	10000	60 63 65 70 71 75	142	107	260	230	180	4	35	35	68.9
		80 85 90 95	172	132					22	43
		100	212	167						48
GICL8	14000	65 70 71 75	142	107	282	245	193	5	35	35	83.3
		80 85 90 95	172	132					22	43
		100 110	212	167						48
GICL9	18000	70 71 75	142	107	314	270	208	10	45	45	110
		80 85 90 95	172	132
		100 110 120 125	212	167				5	22	43
										49
GICL10	31500	80 85 90 95	172	132	346	300	249	5	43	43	157
		100 110 120 125	212	167					22	49
		130 140	252	202					29	54
GICL11	40000	100 110 120 125	212	167	380	330	267	6	29	49	217
		130 140 150	252	202						54
		160	302	242						64
GICL12	56000	120 125	212	167	442	380	313	6	57	57	305
		130 140 150	252	202					29	55
		160 170 180	302	242						68
GICL13	80000	140 150	252	202	482	420	364	7	54	57	419
		160 170 180	302	242					32	70
		190 200	352	282						80
GICL14	112000	160 170 180	302	242	520	465	415	8	42	70	594
		190 200 220	352	282					32	80
GICL15	160000	190 200 220	352	282	580	510	429	10	34	80	783
		140 150	410	330					38	-
GICL16	250000	200 220	352	282	680	595	501	10	58	80	1134
		240 250 260	410	330					38	-
		280	470	380					38
GICL17	280000	220	352	282	720	645	512	10	74	80	1305
		240 250 260	410	330
		280 300	470	380					39	-
GICL18	355000	240 250 260	410	330	775	675	524	10	46	-	1626
		280 300 320	470	380					41	-
GICL19	450000	260	410	330	815	715	560	10	67	-	1773
		280 300 320	470	380					41
		340	550	450
GICL20	500000	280 300 320	470	380	855	755	595	13	44	-	2263
		340 360	550	450
GICL21	630000	300 320	470	380	915	795	611	13	59	-	2593
		340 360 380	550	450					44
GICL22	710000	340 360 380	550	450	960	840	632	13	44	-	3036
		400	650	450					44
GICL23	800000	360 380	550	450	1010	890	666	13	44	-	3668
		400 420	650	540					48
GICL24	1000000	380	550	450	1050	925	685	15	46	-	3946
		400 420 450	650	540					50
GICL25	1120000	400 420 450 480	650	540	1120	970	724	15	50	-	4443
GICL26	1250000	420 450 480 500	650	540	1160	990	733	15	50	-	4791
GICL27	1400000	450 480 500	650	540	1210	1060	739	15	50	-	5758
		530	800	680					50
GICL28	1600000	480 500	650	540	1250	1080	805	20	55	-	6232
		530 560	800	680
GICL29	2240000	500	650	540	1340	1200	792	20	57	-	7549
		530 560 600	800	680
GICL30	2800000	530 560 600 630	800	680	1390	1240	806	20	55	-	9514
